Calcium Fluoride Crystal

CaF₂

Applications: Calcium Fluoride Crystal (CaF₂) has widespread IR application as spectroscopic accessories, prisms and lenses. It also has a useful application in the UV as Eximer laser windows.

Calcium Fluoride Crystal is available doped with europium as a gamma ray scintillator.

Optical Properties:

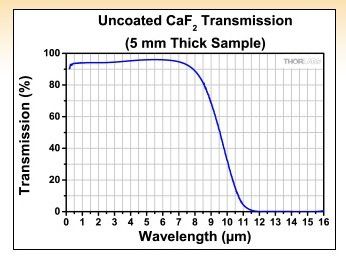

                                     Transmission Range:                    0.13 – 10 microns

                                     Refractive Index:                            1.39908 @ 5 microns

                                     Reflection Loss:                             5.4% @ 5 microns (2 surfaces)

                                     Restrahlen Peak:                           - 10.6 x 10^-6/^oC

Physical Properties:

                                     Formula:                                           CaF₂

                                     Density:                                            3.18 gm/cm³

                                     Melting Point:                                  1360^oC

                                     Thermal Conductivity:                   9.71 Wm^{-1 o}K^-1

                                     Thermal Expansion:                       18.85 x 10^-6/^oC

                                     Hardness (Knoop):                          158.3

                                     Specific Heat Capacity:                 854 J Kgm^-1oK^-1

                                     Dielectric Constant:                       6.76 @ 1MHz

                                     Young’s Modulus:                           75.8 GPa

                                     Shear Modulus:                              33.77 GPa

                                     Bulk Modulus:                                82.71 GPa

                                     Elastic Coefficients:                       C₁₁=164, C₁₂=53, C₄₄=33.7

                                     Apparent Elastic Limit:                  36.54 MPa

                                     Poisson Ratio:                                 0.26

Chemical Properties:

                                     Solubility:                      0.0017 gm/100 gm water @ 20^oC

                                     Molecular Weight:       79.08

                                     Class/Structure:          Cubic (111) cleavage

         Diameter Range:       5 - 200 mm

         Thickness Range:     0.5 – 50 mm

         Surface Finish(s):      Fine Ground, 1 Face or Both Faces Optically Polished
